Аппараты теплообменные с плавающей головкой

Технические характеристики:

Условное обозначение аппаратов теплообменных с плавающей головкой:

800 ТПГ-1,6-М8/25Г-6-К-2-У-И

  • • 800 – диаметр кожуха, мм
  • • Т – теплообменник (К – конденсатор, Х – холодильник)
  • • 1,6 – условное давление в трубах, МПа
  • • М8 – материальное исполнение
  • • 25Г – с гладкими теплообменными трубами диаметром 25 мм
  • • 6 – длина трубного пучка, м
  • • К – теплообменные трубы расположены по вершинам квадратов (Т – треугольников)
  • • 2 – 2-х ходовой по трубному пространству
  • • У – климатическое исполнение
  • • И – с деталями для креплениями изоляции

Описание



Аппараты теплообменные кожухотрубные с плавающей головкой применяются в различных отраслях промышленности. Наибольшее распространение они получили нефтяной и газовых отраслях, а также химической, нефтехимической и нефтеперерабатывающей.

Среда для охлаждения в данных аппаратах нетоксичная и невзрывоопасная жидкость, в первую очередь – вода.

Теплообменные трубы используются главным образом гладкие, но в особых случаях допускаются и диафрагменные.

Технические характеристики



Табл.1 Основные технические характеристики теплообменников с плавающей головкой

Ду, ммРу, МпаОбознач.Длина
мм		К/ТМасса, кг
Труба 20х2Труба 25х2Труба 25х2,5
2 хода4 хода2 хода4 хода2 хода4 хода
стл.лат.стл.лат.стл.лат.стл.лат.стл.лат.стл.
3252,5325 ТПГ-2,5 325 ТПВ-2,53000К9501000——920960——950——
6000К14001470——13301390——1400——
4,0325 ТПГ-4,0 325 ТПВ-4,03000К11501180——10701150——1150——
6000К16001670——15301560——1600——
4002,5400 ТПГ-2,5 400 ТПВ-2,53000К13901420——13401370——1400——
6000К20502150——19402050——2070——
4,0400 ТПГ-4,0 400 ТПВ-4,03000К16901740——16401680——1700——
6000К23402430——22402300——2360——
6,3400 ТПГ-6,3 400 ТПВ-6,33000К2190———2140———2200——
6000К2880———2770———2900——
5002,5500 ТПГ-2,5 500 ТПВ-2,53000К20802140——19702000——2070——
6000К30303140——28002880——3000——
4,0500 ТПГ-4,0 500 ТПВ-4,03000К25102600——24102450——2500——
6000К36803790——34503530——3650——
6,3500 ТПГ-6,3 500 ТПВ-6,33000К3310———3200———3300——
6000К4480———4270———4450——
8,0500 ТПГ-8,0 500 ТПВ-8,03000К4270———4160———4260——
6000К5680———5500———5650——
6001,6600 ТПГ-1,6 600 ТПВ-1,66000К394041003820396037003840360037203990—3920
Т445041704280443041704350402041604500—4280
2,5600 ТПГ-2,5 600 ТПВ-2,56000К418043004100417038804010378039004200—4100
Т455047504380453042504400411042004600—4380
4,0600 ТПГ-4,0 600 ТПВ-4,06000К505052104880502047504880470048205100—5000
Т545056505280543051505300499051005500—5280
6,3600 ТПГ-6,3 600 ТПВ-6,36000К6720—6480—6500—6400—6750—6620
Т6900—6700—6600—6430—6960—6740
8,0600 ТПГ-8,0 600 ТПВ-8,06000К8100—7980—7830—7730—8150—8020
Т9450—9280—9100—8950—9500—9280
7001,6700 ТПГ-1,6 700 ТПВ-1,66000К555057805400560051005280500051705550—5400
Т581060605620584053905600515053305900—5580
2,5700 ТПГ-2,5 700 ТПВ-2,56000К618064106050625057305910565058206180—6050
Т644066906270649060206230580059806530—6230
4,0700 ТПГ-4,0 700 ТПВ-4,06000К733075607160736068807060675069207330—7150
Т759078407380760071707380690070807680—7330
6,3700 ТПГ-6,3 700 ТПВ-6,36000К9740—9570—9300—9180—9720—9580
Т10000—9790—9590—9330—10070—9760
8,0700 ТПГ-8,0 700 ТПВ-8,06000К12310—12110—11870—11720—12290—12120
Т12570—12330—12160—11870—12640—12300
8001,6800 ТПГ-1,6 800 ТПВ-1,66000К700074006850715067907040662068607100—6900
Т750079507280770069007300670071507530—7240
9000К935097409150957087509080855088009550—9300
Т1015010850980010450925097008900930010200—9800
2,5800 ТПГ-2,5 800 ТПВ-2,56000К750079007400785071507450705073507600—7450
Т845088008230856078208100760078508480—8190
9000К1010010650995010370930096809150940010270—10100
Т108501150010600111009900103009550990010900—10460
4,0800 ТПГ-4,0 800 ТПВ-4,06000К915094509100936091009350893091709250—9100
Т9870102209650998092509530900092809900—9600
9000К117001220011500119201099011370107401109011870—11650
Т125501350012250131001160012120112401170012600—12200
6,3800 ТПГ-6,3 800 ТПВ-6,36000К11590—11440—11120—10900—11700—11500
Т12200—11980—11570—11300—12230—11940
9000К14580—14350—13870—13600—14750—14550
Т15450—15200—14500—14140—15500—15100
8,0800 ТПГ-8,0 800 ТПВ-8,06000К16650—16500—16120—15950—1670—16500
Т17100—16880—16470—16230—17130—16840
9000К20200—20000—19490—19240—20370—20060
Т20800—20600—19860—19500—20850—20400
9001,6900 ТПГ-1,6 900 ТПВ-1,66000К8500115008650112607710102907590100708450—8290
Т9060123408820119708220110608020107109080—8820
9000К88901209087501182080301076078901052011420—11140
Т95001301092701260085901160083601122012360—11930
2,5900 ТПГ-2,5 900 ТПВ-2,56000К9670129509540127208880117408760115209620—9460
Т1023013790100101343093901251091901216010250—9990
9000К100601354099201382092001221090601197012870—12590
Т1067014460104401406097601305095301267013810—13380
4,0900 ТПГ-4,0 900 ТПВ-4,06000К117301511011500148601088013900107301366011610—11420
Т122901595011970155701139014670111601430012240—11950
9000К121201570011880154201120014340110301411015030—14720
Т127301662012400162001176015180115001481015970—15510
6,3900 ТПГ-6,3 900 ТПВ-6,36000К15800—15620—15030—14850—15750—15550
Т16360—16090—15540—15280—16380—16080
9000К16190—16000—15350—15160—19470—19140
Т16800—16520—15910—15630—20410—19930
10001,61000 ТПГ-1,6 1000 ТПВ-1,66000К1070011200104801095099501055097001030010780—10500
Т115501210011230117501053011150101901080011600—11200
9000К147701550014420151001348014250131501385014900—14500
Т159001675015420162501435015150138501460015950—15350
2,51000 ТПГ-2,5 1000 ТПВ-2,56000К113701185011150116001050011100103001085011450—11300
Т12001265011750123001110011750107601138012050—11750
9000К154701620015120158001418014900138601455015600—15160
Т166501749016170169701506015850145601530016680—16060
4,01000 ТПГ-4,0 1000 ТПВ-4,06000К139201440013690141501305013650128501345014000—13750
Т146501520014350148501365014300133001395014700—14350
9000К181001890017750185501690017650166001730018200—17800
Т193502020018870196801778018600173001805019400—18800
6,31000 ТПГ-6,3 1000 ТПВ-6,36000К18900—18670—18040—17800—18980—18690
Т19550—19230—18530—18190—19600—19200
9000К24250—23900—23050—22700—24400—23960
Т24800—24320—23950—23450—24850—24200
12001,61200 ТПГ-1,6 1200 ТПВ-1,66000К147201545014560152701347014080131801390014900—14640
Т167001755016350172001515015900148001544016800—16290
9000К200402114019600207001850019400181001897020370—19830
Т233002460022690234002116022200205302150023650—22880
2,51200 ТПГ-2,5 1200 ТПВ-2,56000К166901760016280171001555016200152901587016900—16500
Т18600194501820019000170401775016620172901870018190
9000К219002300021500226002010021100199002077022230—21700
Т249002620024300255002275023800221002310025250—24480
4,01200 ТПГ-4,0 1200 ТПВ-4,06000К212002193020900216001997020800196802050021400—21100
Т206002145020190210001935020370189301990020800—20300
9000К266802780026300274002510026000248002567027000—26700
Т285002980027890292502715028200265002760028850—28080
6,31200 ТПГ-6,3 1200 ТПВ-6,36000К28300—28000—27100—26800—28500—28220
Т28950—28550—27490—27070—29150—28600
9000К35500—35060—33700—33300—35830—35290
Т36050—35550—33900—33270—36400—35600

Табл.2 Основные технические характеристики холодильников с плавающей головкой

Ду, ммРу, МпаОбозначениеДлина, ммК/ТМасса, кг
Труба 20х2Труба 25х2Труба 25х2,5
2 хода4 хода2 хода4 хода2 хода4 хода
стальлатуньстальлатуньстальлатуньстальлатуньстальлатуньсталь
3254,0325 ХПГ-4,0 325 ХПВ-4,03000К10301070——10001050——1030——
6000К15201570——14501490——1520——
6,3325 ХПГ-6,3 325 ХПВ-6,33000К1360———1330———1360——
6000К1830———1760———1830——
4004,0400 ХПГ-4,0 400 ХПВ-4,03000К16401700——15901640——1650——
6000К22502350——21502210——2270——
6,3400 ХПГ-6,3 400 ХПВ-6,33000К2000———1950———2010——
6000К2750———2600———2770——
5004,0500 ХПГ-4,0 500 ХПВ-4,03000К24002460——23002360——2390——
6000К34303540——33003380——3400——
6,3500 ХПГ-6,3 500 ХПВ-6,33000К3000———2890———2990——
6000К4180———3980———4150——
6002,5600 ХПГ-2,5 600 ХПВ-2,56000К415043104050419038804010378039004200—4070
Т429045004160430039804150384040004330—4150
4,0600 ХПГ-4,0 600 ХПВ-4,06000К480049604680482045004630440045204850—4720
Т480050004700480045004650439046004850—4700
6,3600 ХПГ-6,3 600 ХПВ-6,36000К6260—6140—6000—5900—6290—6160
Т6300—6200—6000—5830—6350—6200
7002,5700 ХПГ-2,5 700 ХПВ-2,56000К603062605870607055805760547056406030—5870
Т629065406090631058706080562058006380—6050
4,0700 ХПГ-4,0 700 ХПВ-4,06000К693071606700690064806660629064606930—6690
Т719074406920714067706980644066207280—6870
6,3700 ХПГ-6,3 700 ХПВ-6,36000К9030—8750—8590—8360—9010—8760
Т9290—8970—8880—8510—9360—8940
8001,6800 ХПГ-1,6 800 ХПВ-1,66000К669070006540685062206550605064006800—6650
Т720075607000732065806860637066407240—6960
9000К920097008970939084908870824085909370—9060
Т9650101709300979086009050828086709600—9100
2,5800 ХПГ-2,5 800 ХПВ-2,56000К718074807030732067006950653067707290—7090
Т755079007380770070007280677070407590—7360
9000К9780102209550997090709450882091709950—9640
Т1015010670980010290910095508750915010100—9400
4,0800 ХПГ-4,0 800 ХПВ-4,06000К815084508050840077507920760078408250—8050
Т860090008470885079808260775081008640—8430
9000К1070011200105001095099901050097401010010870—10560
Т114501205011150116701040010900101501057011400—11000
6,3800 ХПГ-6,3 800 ХПВ-6,36000К10400—10300—9910—9790—10490—10300
Т10600—10470—9980—9750—10640—10430
9000К13050—12850—12340—12090—13220—12910
Т13800—13500—12750—12500—13750—13350
9001,6900 ХПГ-1,6 900 ХПВ-1,66000К840011400824011150761010190748099608350—8180
Т896094008710916081208490791082508980—8710
9000К87901199086401171079301066077801041011320—11030
Т122401291011860124901096011500106001110012260—11820
2,5900 ХПГ-2,5 900 ХПВ-2,56000К9720130009540127208930117908760115209670—9460
Т10280107201001010440944098109190953010300—9990
9000К101101359099201328092501226090601197012920—12590
Т138401451013430140601256013100121601267013860—13380
4,0900 ХПГ-4,0 900 ХПВ-4,06000К115101489011190145501066013680104201335011390—11110
Т120701251011660120901117011540108501119012020—11640
9000К119001548011570151101098014120107201380014810—14410
Т157301640015260158901445014960139901450015750—15200
6,3900 ХПГ-6,3 900 ХПВ-6,36000К15090—14760—14320—13990—15040—14690
Т15650—15230—14830—14420—15670—15220
9000К15480—15140—14640—14300—18760—18280
Т19680—19120—18400—17860—19700—19070
10001,61000 ХПГ-1,6 1000 ХПВ-1,66000К10220107501005010600940099009250975010300—10150
Т109901160107301135099501075096501030011000—10650
9000К139201465013550143501263013300124001310014050—13750
Т149801590014700155001338014300130001390015000—14600
2,51000 ХПГ-2,5 1000 ХПВ-2,56000К110201150010800113001016010600100001045011100—10950
Т116401230011480120501060011250105001100011650—11400
9000К147701550014450152001348014200132501396014900—14650
Т158301675015500163501423015150138501475015850—15400
4,01000 ХПГ-4,0 1000 ХПВ-4,06000К132201370012990134501236012760121201250013300—13150
Т134301405013180138001235013000121001275013450—13100
9000К169201765016570172701563016350152701585017050—16600
Т176801865017350182501608017050157001665017700—17250
6,31000 ХПГ-6,3 1000 ХПВ-6,36000К18900—18670—18040—17800—18980—18700
Т19790—19470—18730—18360—19800—19360
9000К23960—23610—22670—22310—24090—23650
Т25170—24700—23570—22880—25190—24590
12001,61200 ХПГ-1,6 1200 ХПВ-1,66000К150001575014750154601387015000135801416015200—14840
Т166501775016300175501520016050148201580016870—16360
9000К202702140019830209001850019400181001897020600—20060
Т232002450022850236002106022120204002143023550—22780
2,51200 ХПГ-2,5 1200 ХПВ-2,56000К167501750016550172501547016100152901587016900—16540
Т178501880017550186001640017100159801685018070—17560
9000К221002320021700228002020021100199002077022400—21860
Т245502585024300249002240023460217702275024900—24130
4,01200 ХПГ-4,0 1200 ХПВ-4,06000К214002220021200220002017020800198802046021600—21240
Т22170—21760—20700—20280—22390—21880
9000К269502810026700278002510026000248002567027240—26700
Т29820—29200—27680—27050—30170—29400
6,31200 ХПГ-6,3 1200 ХПВ-6,36000К28300—28000—27100—26800—28500—28220
Т27940—27530—26500—26080—28160—27650
9000К35400—35150—33500—33100—35730—35200
Т36410—35800—34270—33640—36760—35900

Табл.3 Основные технические характеристики конденсаторов с плавающей головкой

Ду, ммРу, МпаОбозначениеДлина, ммК/ТМасса, кг
Труба 20х2Труба 25х2Труба 25х2,5
2 хода4 хода6 ходов2 хода4 хода6 ходов2 хода4 хода6 ход.
стальлатуньстальлатуньстальлатуньстальлатуньстальлатуньстальлатуньстальстальсталь
6001,0600 КП-1,06000Т408043003880410038004020376040003600378035503700410038603780
1,6600 КП-1,6425044504060423039804150394041003750390037003820430040603980
2,5600 КП-2,5430045004100430040304220405043003860415038004050435041004030
7001,0700 КП-1,06000Т526055205090531050005230485050504610478045904760534050205010
1,6700 КП-1,6566059105450567053905610524054504980516049705150575054105410
2,5700 КП-2,5623064806010623059506170581060205540572055305710632059705970
8001,0800 КП-1,06000Т696072906710701066106900640066706140639060406280704067206590
1,6800 КП-1,6733076707080739069807280676070406500676064006650742071006970
2,5800 КП-2,5748078307230755071307440682071006560682064606710748071607030
9001,0900 КП-1,06000Т888093108580902085008890804084107790812076407970889085708390
1,6900 КП-1,6926097008960941088809280842087908160850080208350928089608780
2,5900 КП-2,599401038096601009095709970910094708840918087109040996096409470
10001,01000 КП-1,06000Т1045011050101501070010000105509450101009150980091009600105001010010100
1,61000 КП-1,61150121001120011800110501160010400108601010010490995010370115001110010950
2,51000 КП-2,5120001260011700122501155012100109001136010570109901045010870120001160011460
12001,01200 КП-1,06000Т164501730016040168501586016600150001570014570152001440015040166001605015860
1,61200 КП-1,6173001810016900177001670017460159001660015470161001530015900174501690016700
2,51200 КП-2,5180001883017600184001740018200165001740016100169501595016800182001770017500

Табл.4 Материалы, применяемые для изготовления теплообменных аппаратов с плавающей головкой.

Матери-альное исполнениеТипМатериал
кожухараспределит. камеры и крышектеплообменн. трубтрубной решеткиперегородки
М1ТП, ХП, КПСт3спСт3спСталь 2016ГССт3сп
М3ТП, ХП, КПЛатунь16ГС с наплавлением латуниСт3сп
М4ТПСт3спСт3сп+08Х1315Х5М15Х5МСт3сп
М12ХП, КПСт3спСт3сп08Х22Н6Т16ГССт3сп
М13ТП, ХП, КП12Х18Н10Т12Х18Н10ТСт3сп
Б1ТПСт3сп+08Х13Ст3сп+08Х1308Х1312Х1308Х13
Б2ТПСт3сп+12Х18Н10ТСт3сп+12Х18Н10Т12Х18Н10Т12Х18Н10Т12Х18Н10Т
ХП, КПСт3сп
Б3ТПСт3сп+10Х17Н13М2ТСт3сп+10Х17Н13М2ТСт3сп+10Х17Н13М2ТСт3сп+10Х17Н13М2ТСт3сп+10Х17Н13М2Т
ХП, КПСт3сп

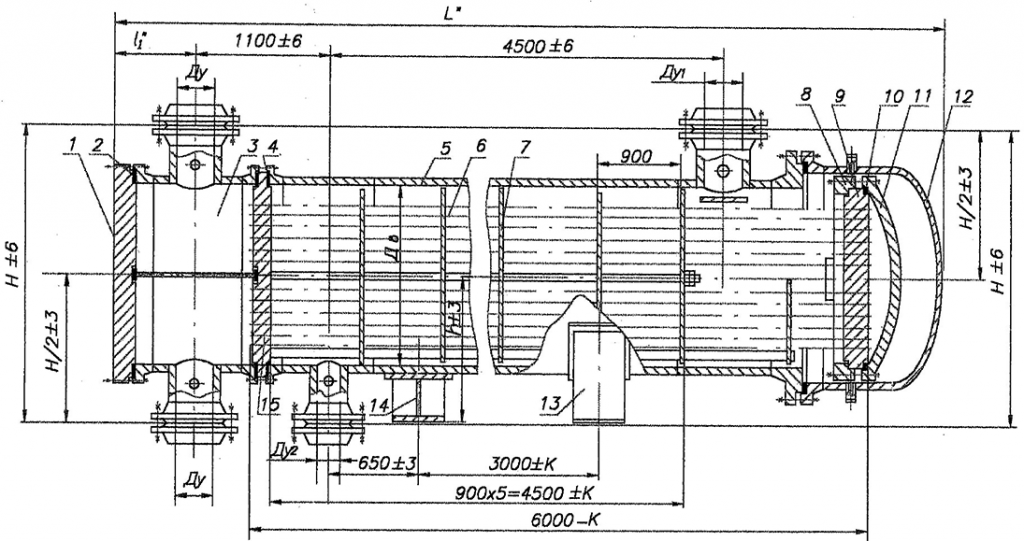

Рис.1 Эскиз теплообменника ТПГ

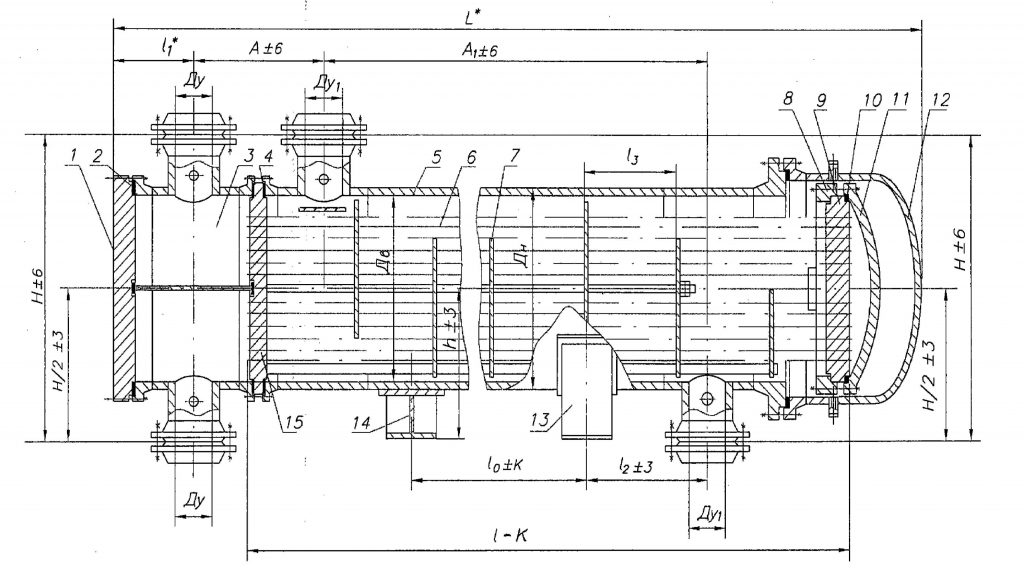

Рис.2 Эскиз холодильника ХПГ

Рис.3 Эскиз конденсатора КП

ЦЕНА ПО ЗАПРОСУ

Скачать опросный лист

Запрос цены
